ATOM 後付けソフトクローズ FC-125

後付けソフトクローズ FC-125セット

FC-125本体と化粧カバー・トリガー・取付用スペーサーが一緒になった金具セットです。

●FC-125(ソフトクローズ本体)
戸のソフトクローズ側の端部に取付けます。
[材　質]
本体:POM、ステンレス鋼
[仕上げ]
POM:グレー、鋼部:生地
[添付ねじ]
+トラスタッピンねじ 3.5×30　3本

●FC-125-C(化粧カバー)
ソフトクローズ本体を覆うカバーです。
[材　質]
鋼
[仕上げ]
白塗装、シルバー塗装、黒塗装

●FC-350(トリガー)
鴨居に取付け、ソフトクローズを作動させます。
[材　質]
POM
[仕上げ]
白色、グレー色、黒色
[添付ねじ]
+トラスタッピンねじ 3.5×20　2本

●FC-330S(取付用スペーサー)
[材　質]
POM
[仕上げ]
黒

【概要】

戸が閉まる手前でソフトクローズが作動します。

ご使用中の下荷重式引戸に後付けができるソフトクローズユニットです。
　(使用条件を満たしている場合に限ります)

面付け仕様ですので、追加の掘込み加工は不要です。

使用条件

一般住宅屋内用木製引戸(浴室には使用できません)

走行抵抗:6.9N(0.7kgf)以下

引戸の総質量:30kg以下(引戸1枚)

鴨居の残り代:15mm以上(設計ガイド参照)

使用温度範囲:5℃～40℃

【ご注意】

下記をお読みのうえ、正しくお使いください。

●幕板や戸袋が無い引戸にご使用ください。
●ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。

●戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。

●ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。

●必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。

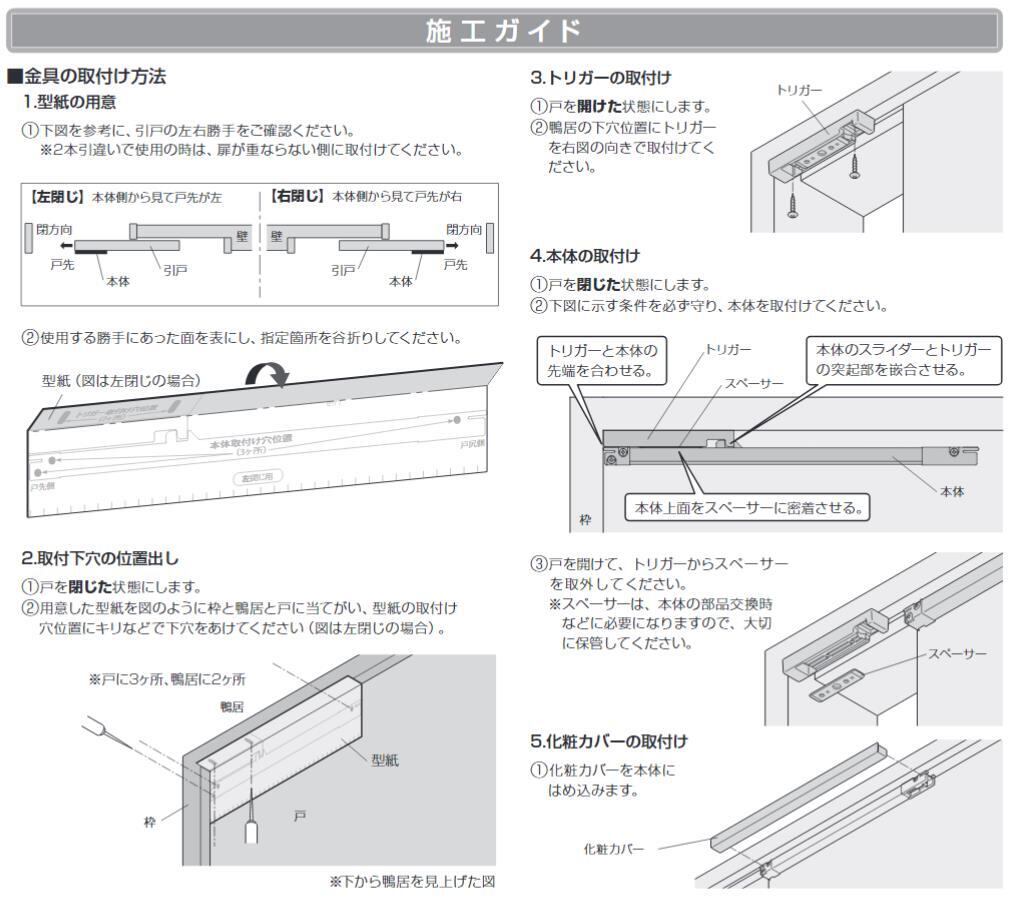

●施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。

●施工時の削りカスやホコリなどが、本体内部やレール走行面、戸車走行部に付着すると、戸車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。こまめにレールの掃除をしてください。
